smallHD 502 5“ HDMI/SDI Monitor/Sucher

Mit Sucher Aufsatz, viele Softwarefeatures, sehr klein und leicht, Auflösung 1920×1080

 50,00 / Tag
 200,00 / Woche

Lieferumfang

  • 1x smallHD 502 5″ LCD-Videomonitor (1920 x 1080), SDI/HDMI
  • 1x 500 Serie Sidefinder
  • 1x D-Tap Kabel
  • 1x Wireless Joystick Fernbedienung
  • 1x Universal Mounting Kit für Sidefinder
  • 1x SDI Kabel
  • 1x Anti-Glare Screen Protector
  • 1x Schutzhülle aus Neopren
  • 1x Case

Der smallHD 502 ist ein Full HD Field Monitor mit integriertem SDI zu HDMI Cross Konverter und 3D LUT Integration



Der SmallHD 502 On-Camera Monitor besitzt einen Full HD 1920 x 1080 LCD Display mit einer höheren Pixeldichte als das iPhone 6 und ist somit der schärfste 5-Zoll On-Camera Monitor auf dem Markt. Ebenfalls besticht der Monitor mit Farben und Kontrast und erreicht somit 85% des NTSC Color Gamut. Mit Hilfe einer eigenen Verarbeitungs-Engine akzeptiert er nahezu jede Auflösung und Bildfrequenz von nahezu jeder Kamera, wodurch es die Signalverarbeitung vereinfacht.





SmallHD 502 On-Camera Monitor | Product Introduction von SmallHD.



Hauptmerkmale:

  • SDI / HDMI Cross Konverter
  • nur 3 Sekunden Boot-Zeit
  • FalseColor
  • Histogramm
  • 3D LUT Integration
  • 85 % NTSC Color Gamut

Technische Daten:

  • Displaygröße von 5″
  • Auflösung von 1920×1080
  • erreicht 85% NTSC Color Gamut
  • besitzt eine Pixeldichte von 441 ppi

Anschlüsse (mit Durchschliff und Crosskonverter Funktion):

2 x SDI

2 x HDMI

Stromversorgung:

2 x Slots für Canon LP-E6 Akkus





Der smallHD 502 kommt mit einem 5″ LCD-Panel mit Voll-HD Auflösung (1920 x 1080 pixel). Mit einer Pixeldichte die größer als beim iPhone 6 ist, kann man sagen der 502 ist der schärfste Kamera-Monitor der Welt. Auch bei Farb- und Kontrastwerten ist er „Klassenbester“. Das Panel kann 85% vom NTSC Farb-Gamut darstellen – und kommt damit an die Farbmöglichkeiten eines OLEDs heran.

Kompakte Größe, solide Konstruktion

Der 502 ist groß genug, um HD Bilder knackig scharf betrachten zu können – und doch ist er nicht zu groß. Dank seiner Größe, Gewicht und Auflösung kann er problemlos direkt auf eine DSLR-Kamera montiert werden – oder dank seiner robusten Montagemöglichkeiten auch anderweitig auf Schulterstützen oder Gimbals.

Bildverarbeitung und Formfaktor

Die Rechenkraft im 502 macht die Signalverarbeitung simpel: der 5-Zoll Monitor akzeptiert nahezu alle Auflösungen von nahezu allen Kameras. Auf einer von smallHD entwickelten Engine läuft die 3D LUT Funktionalität, die bereits mit dem DP7 Pro eingeführt wurde; weiterentwickelt mit dem Ziel eine noch höhere Auflösung zu erreichen und noch exaktere 3D LUT-Darstellung – in Echtzeit. Der Wert dieses Werkzeugs wird noch verstärkt durch sein extrem geringes Gewicht und seine kompakte Größe: er kann einfach überall dabei sein.

Schnelle Bild-Analyse

Die Aufgabe eines externen Monitors ist es, dem Anwender eine schnelle und akkurate Analyse des Bilds zu liefern, das die Kamera gerade aufnimmt: Quadrierung, Schärfe, Belichtung, etc. Diese Aufgabe erledigen heute viele Tools – dabei wird jedoch häufig übersehen oder vernachlässigt, mit welchem Aufwand der Benutzer an die gebotenen Informationen kommt.

Das Ziel bei der Entwicklung des 500er Interfaces war es, ein mächtiges und flexibles System zu schaffen, dessen Bedienung gleichzeitig einfach zu lernen ist.

Einfaches, Intuitives Interface

Der Joystick auf dem 502 Monitor gibt dem Anwender dabei die Flexibilität eines Touch-Screens ohne seiner Nachteile. Der integrierte Joystick bewahrt einen vor Schlieren und Schmutz auf dem Bild, eine Bedienung ohne Wackelei an der Kamera und reduziert nicht zuletzt die Herstellungskosten enorm.

Dieses Flexibilität und Einfachheit wird durch die 502er Bluetooth Fernbedienung noch erhöht. Indem das komplette physische Interface des Joysticks auf die Bluetooth Fernbedienung übertragen wird, kann der Anwender sämtliche Funktionen des Monitors verwenden, ohne ihn berühren zu müssen.

Display

Panel Type LCD
Size Diagonal 5
Resolution 1920 x 1080
Pixel Density (PPI) 441
Aspect Ratio 16:9 Native
Active Area 5.0 in
Brightness 400 cd/m2
Contrast 1500:1
Color Gamut 85% NTSC (100% Rec 709)
Color Depth 24 Bit (8bpc)
Viewing Angle Full 179 Degrees
Backlight Type LED
Adjustable Backlight Yes
Temperature Adaptive Color Yes

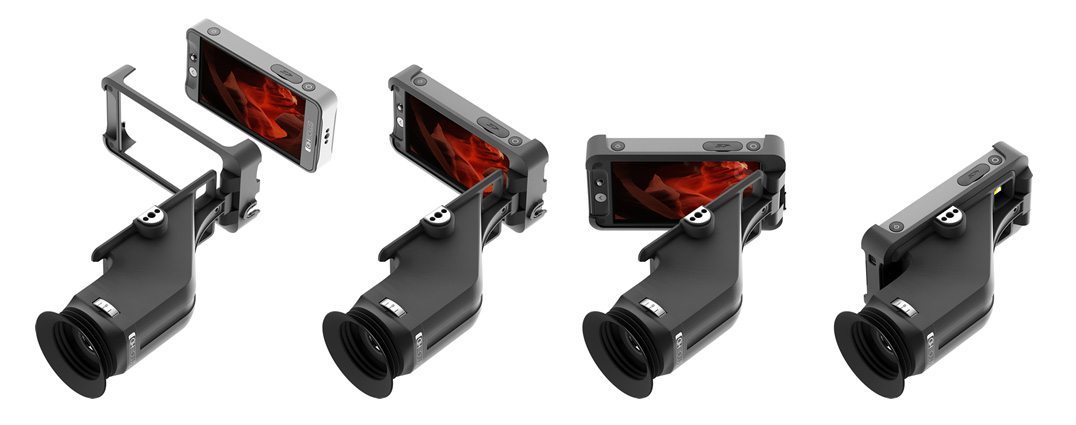

Viewfinder (EVF)

Resolution 1366×768
Diopter Range -2 to +4
Variable Field of View 20-40 degrees
Height 3“ (7.62cm)
Width 8.3“ (21.08cm)
Depth 3.7“ (9.40cm)
Weight 8oz (226.80g)
Construction Material ABS and Aluminum

Input Signal Types/Formats

HD-SDI RGB/YCC 4:2:2 and 4:4:4,1080i60,1080i59.94,1080i50, 1080p30, 1080p25, 1080p24, 1080p23.98, 1080pSF23.98, 1080pSF24, 1080pSF25 , 1080pSF29.97, 720p60, 720p59.94, 720p50
HDMI Supports YCC 4:2:2, 8/10/12 bit color in RGB & YCC 4:4:4 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98,1080i120, 1080i119.88, 1080i100, 1080i60, 1080i59.94, 1080i50, 720p120, 720p119.88, 720p/100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p59.94, 480p60, 480p100, 480p119.88, 480p120, 480p239.76, 480p240, 576p50, 576p100, 576p200, 480i59.94, 480i60, 480i119.88, 480i120, 480i239.76, 480i240, 576i50, 576i100, 576i200
Audio HDMI and SDI

Output Signal Types/Formats

HD-SDI RGB/YCC 4:2:2 and 4:4:4,1080i60,1080i59.94,1080i50, 1080p30, 1080p25, 1080p24, 1080p23.98, 1080pSF23.98, 1080pSF24, 1080pSF25 , 1080pSF29.97, 720p60, 720p59.94, 720p50
HDMI Supports 8/10/12 bit color, 1080p60, 1080p59.94, 1080p50, 1080i60, 1080i59.94, 1080i50, 1080p30, 1080p25, 1080p24, 1080p23.98, 1080pSF23.98, 1080pSF24, 1080pSF25, 1080pSF30, 720p60, 720p59.94 , 720p50
Audio Stereo Out (headphones)

Connector Type

SDI 1 SDI (in), 1 SDI (out)
HDMI 1 HDMI (in), 1 HDMI (out)
Audio 1/8in Mini Stereo Headphone
Power LP-E6 style
USB Micro-USB 5V @ .5A

Controls

Primary Control Interface Joystick + “Back” button
Record/Capture Capture button
User Defined Functions Uses “Pages” in conjunction with the Joystick control to provide any number of user defined monitoring options.
RF Wireless Remote / External Control Via Remote

Data I/O

Storage SD Card (full-size)
USB Factory use and Future user functionality

Power

Connector Type LP-E6 style
Voltage 6.0 – 8.4 volts
Power Consumption 8 watts
Battery Plate Included LP-E6 (2 battery slots)
Recommended Power Supply LP-E6 coupler with built-in 7.2v, 2A regulator
Overload Protection Yes
Smart Battery Compliant Yes
Battery Types LP-E6

Environmental

Compliance CE, FCC, IC
Operating Temperature 30F to 90F
Storage Temperature 0F to 120F
Screen Protection 1mm Acrylic (user replaceable)
Height 2.9“ (7.37cm)
Width 5.8“ (14.73cm)
Depth/Length .8“ (2.03cm)
Weight (Item Only without battery) 7.4oz (209.79g)
Weight (Packaged) 59.2oz (1678.29g)
Mount Points (3) ¼-20 thread points (bottom, back & right side)
Construction Aluminum Frame with Rubberized Coating

Software

Pixel Zoom (type) 2x & 4x with smooth pan via joystick
Frame Guides Yes
DSLR Scale Canon, Nikon
Custom Scale Yes
Anamorphic De-Squeeze Yes
Image Rotate(Manual/Automatic) Yes
Image Flip (Manual/Automatic) Manual and Auto Flip
Cross Conversion Yes
Focus Assist (Colors) Yes
Peaking Yes
False Color Yes
Zebra Yes – Multiple
Waveform Yes
PIP No
RGB Parade Yes
Histogram Yes
Horizon Indicator No
Image Capture Individual and Time Lapse
Custom LUTS Yes
LUT Creation No
LUT Downstream Yes
LUT Import Yes
Image Overlay Yes
Blue Only No
Firmware User Upgradable. Current Version: 2.0
Audio Meters Yes
