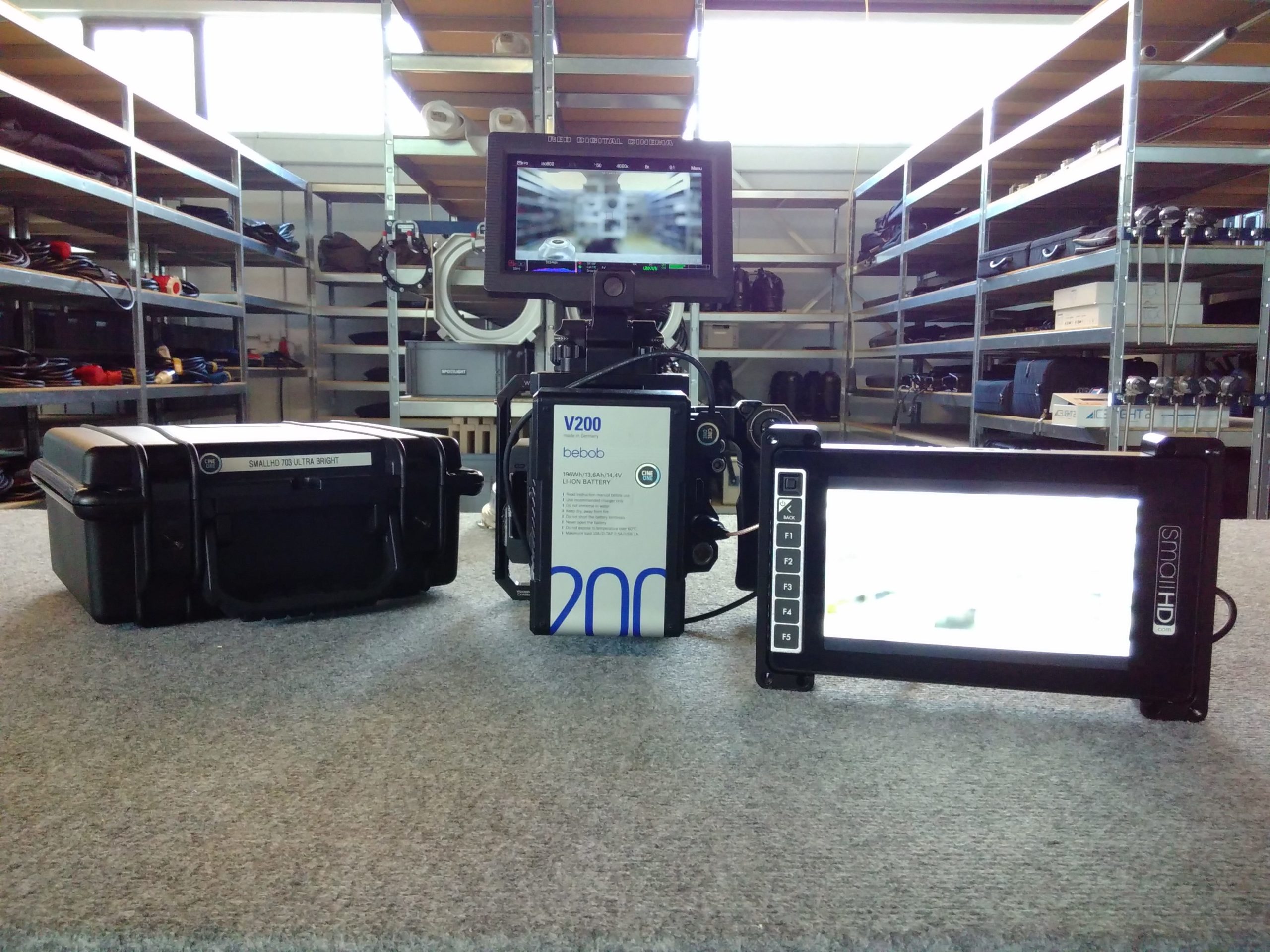

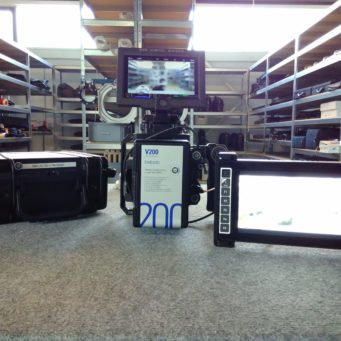

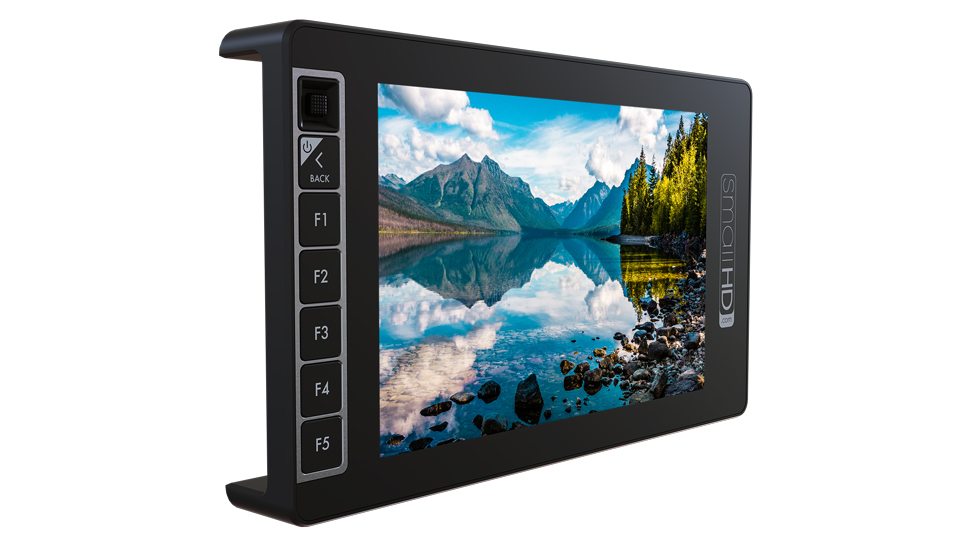

smallHD 703 UltraBright 7“ HDMI/SDI Monitor

7″ OnCamera oder Fieldmonitor mit vielen Funktionen, extrem robust, super hell

 70,00 / Tag
 280,00 / Woche

Lieferumfang

  • 1x smallHD 702 5″ LCD-Videomonitor (1920 x 1080), SDI/HDMI
  • 1x D-Tap Kabel
  • 1x Wireless Joystick Fernbedienung
  • 1x SDI Kabel
  • 1x Anti-Glare Screen Protector
  • 1x Schutzhülle aus Neopren
  • 1x Case

Der <strong>SmallHD 703</strong> ist ein sehr heller Full-HD Field Monitor, der eine <strong>Helligkeit von bis zu 2200 Nits</strong> erreicht, um auch bei schwierigen Lichtverhältnissen ein optimales Bild zu liefern.<!–mep-nl–><!–mep-nl–>&nbsp;<!–mep-nl–><h3>Hauptmerkmale</h3><!–mep-nl–><ul><!–mep-nl–> <!–mep-tab–><li>2200 Nits / cd/m² Helligkeit</li><!–mep-nl–> <!–mep-tab–><li>1920 x 1080 LTPS Panel</li><!–mep-nl–> <!–mep-tab–><li>SDI- und HDMI-Ein- &amp; -Ausgang mit Cross-Konvertierung</li><!–mep-nl–> <!–mep-tab–><li>SDI Ausgangs Dopplung als zweiter SDI-Eingang</li><!–mep-nl–> <!–mep-tab–><li>HDR Vorschau,</li><!–mep-nl–> <!–mep-tab–><li>Waveform</li><!–mep-nl–> <!–mep-tab–><li>3D LUT Unterstützung</li><!–mep-nl–> <!–mep-tab–><li>Duale Ansicht (mit zwei Eingängen) für A/B Kamera</li><!–mep-nl–> <!–mep-tab–><li>12 V 2pin DC Power Eingang (DC Stecker steckkompatibel zu LEMO&#x2122;)</li><!–mep-nl–></ul><!–mep-nl–>&nbsp;<!–mep-nl–><h3>Pagebuilder OS</h3><!–mep-nl–>Schnelle und einfache Möglichkeit, um auf professionelle Software-Tools wie Fokus Peaking, HD-Wellenform und 3D-LUTs zuzugreifen.<!–mep-nl–><h3>HDR Vorschau und 3D-LUT-Unterstützung</h3><!–mep-nl–>Ultrabright-Monitore verfügen über HDR Vorschau mit 10-Bit ColorEngine und bis zu 2500 Nits. Feinabstimmung der HDR Vorschau mit Weißpunkt- und Schwarzpunkt-Anpassung über einen Schieberegler. Laden einer beliebigen 3D-LUT über eine SD-Karte mit SmallHD or 3D-LUT-Engine.<!–mep-nl–><h3><!–mep-nl–>Effizientes UltraBright</h3><!–mep-nl–><img title=”SmallHD Monitore 503 und 703″ src=”https://www.teltec.de/out/pictures/wysiwigpro/SmallHD_503_703.png” alt=”SmallHD 503 und 703″ width=”100%” /><!–mep-nl–><!–mep-nl–>Die 503 und 703 UltraBright sind die hellsten 5 und 7 Zoll Monitore der Welt, mit einem geringen Stromverbrauch. Dafür stehen Gold Mount, V-Mount und Sony L-Series-Flachbatterie zur Verfügung.<!–mep-nl–><h3>HD Scopes mit pixelgenauer Datenanalyse</h3><!–mep-nl–>Gleichzeitige Anzeige von bis zu drei, vollständig anpassbare Scopes auf dem Bildschirm. Color Picker um Raw Pixelwerte aus dem angezeigten Video zu zeigen.<!–mep-nl–><h3>Dual View</h3><!–mep-nl–>Überwachen von zwei Eingangsquellen gleichzeitig. Geeignet für das monitoring von A/B Kameras oder Pre- und Post LUT Filmmaterial.

Display

Panel TypeLTPS LCD
Size Diagonal7.02
Resolution1920 x 1080
Pixel Density (PPI)323 ppi
Aspect Ratio16:9
Active Area7.02
Brightness2200 nits
Contrast1200:1
Color Gamut100% Rec 709
Color Depth10-Bit Color Intelligence Engine
Viewing Angle178 Degrees (CR<10)
Backlight TypeWhite LED
Adjustable BacklightYes

Input Signal Types/Formats

3G-SDIYCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i60, 1080i59.94, 1080i50
HD-SDIYCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98
SD-SDIYCC 4:2:2 @ 10-bits: 480i29.97, 576i25
HDMIYCC 4:2:2 @ 8 bits, 8/10/12 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98,1080i60, 1080i59.94, 1080i50, 1080i30, 1080i29.97, 1080i25, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p120, 480p119.88, 480p60, 480p59.94, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 480i30, 480i29.97, 480i24, 480i23.98, 576i200, 576i100, 576i50, 576i25
AudioHDMI & SDI – Monitor through Speakers in Front Bezel or Through Headphone Jack – Metering up to 8 channels

Output Signal Types/Formats

3G-SDIYCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i60, 1080i59.94, 1080i50
HD-SDIYCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98
SD-SDIYCC 4:2:2 @ 10-bits: 480i29.97, 576i25
HDMIYCC 4:2:2 @ 8 bits, 8/10/12 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98,1080i60, 1080i59.94, 1080i50, 1080i30, 1080i29.97, 1080i25, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p120, 480p119.88, 480p60, 480p59.94, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 480i30, 480i29.97, 480i24, 480i23.98, 576i200, 576i100, 576i50, 576i25
AudioHDMI & SDI – Incoming Audio Stream is sent downstream via HDMI or SDI connection

Connector Type

SDI1x 3g Input, 1x 3g Output
HDMI1x Input, 1x Output
ComponentNot Supported
CompositeNot Supported
Audio1x ⅛” Headphone Jack
Power In2x Locking LEMO 2-pin Connectors: 1 for Power Input, 1 for Power distribution to an external device (Requires Power Input)
USB1x Micro USB

Controls

Primary Control InterfaceJoystick Navigation, Dedicated Back/Power Button. 5 Additional User Assignable Function Buttons

Data I/O

StorageSD Card for LUTs, Captured Images, Image Overlays, Firmware Upgrades, Profile Saving.
USBUSB port supports storage devices for LUTs, Captured Images, Image Overlays, Profile Saving.

Power

Connector Type2x Locking LEMO 2-pin Connectors: 1 for Power Input, 1 for Power distribution to an external device (Requires Power Input)
VoltageWith DV Battery Plate: 6.0 – 8.4V 7.2V Nominal With High Voltage Battery Plate: 12 – 34V 14.4V Nominal With Lemo Input: 12 – 34V Max
Power ConsumptionTBD
Recommended Power SupplyIncluded
Overload ProtectionYes
Output Voltage (VDC)Mirrors Input Voltage

Environmental

ComplianceFCC, IC, CE, RoHS
Operating Temperature0 – 100 degrees F
Storage Temperature-4 – 120 degrees F
Screen ProtectionAR Coated Gorilla Glass Optical Bonding on Panel
Height4.88” (12.40cm)
Width8.38” (21.29cm)
Depth/Length1.13” (2.87cm)
Weight (Item Only without battery)26.4oz (748.43g)
Weight (Packaged)37oz (1048.93g)
Mount Points1 ¼”-20 Thread on Top of Monitor, 1x ¼”-20 Thread on Bottom of Monitor

Software

Pixel Zoom (type)2x & 4x Zoom with smooth pan via joystick
Frame GuidesYes: Preset Aspect Ratios & Customizable
DSLR ScaleCanon 5DMkii & Canon 7D
Custom ScaleYes (Underscan Only)
Anamorphic De-SqueezeYes: 1.33x, 1.5x, 1.66x, 2.0x
Image Rotate(Manual/Automatic)Yes – Automatic or Manual Control
Image Flip (Manual/Automatic)Yes – Automatic or Manual Control
Cross ConversionYes: HDMI → SDI & SDI → HDMI
Focus Assist (Colors)Yes – User Adjustable Color Style and Intensity
PeakingYes – User Adjustable Intensity
False ColorYes – Rainbow & Arri Style
ZebraYes – Dual – User Configurable
WaveformYes – Luma & RGB Style, Fully User Customizable w/ Region of Interest Highlighting
VectorscopeYes
RGB ParadeYes – Fully User Customizable
HistogramYes – Luma & RGB Style
Image CaptureYes – With Dedicated Button
Custom LUTSYes – Loadable as Looks on Pages or as Systemwide Color Calibration via the settings menu
LUT DownstreamYes – Available on SDI 1 or HDMI Out. Applied on Output Preview Page.
LUT Importvia SD Card or USB Storage Device
Image OverlayYes with Opacity Slider and Blink Setting
FirmwareCompatible with 1300-1700-2400-3200 Firmware VX.x and later. Firmware Version to support 503UB & 703UB Does not yet exist. Version number not yet known.
Audio MetersYes – HDMI & SDI up to 8 channel
