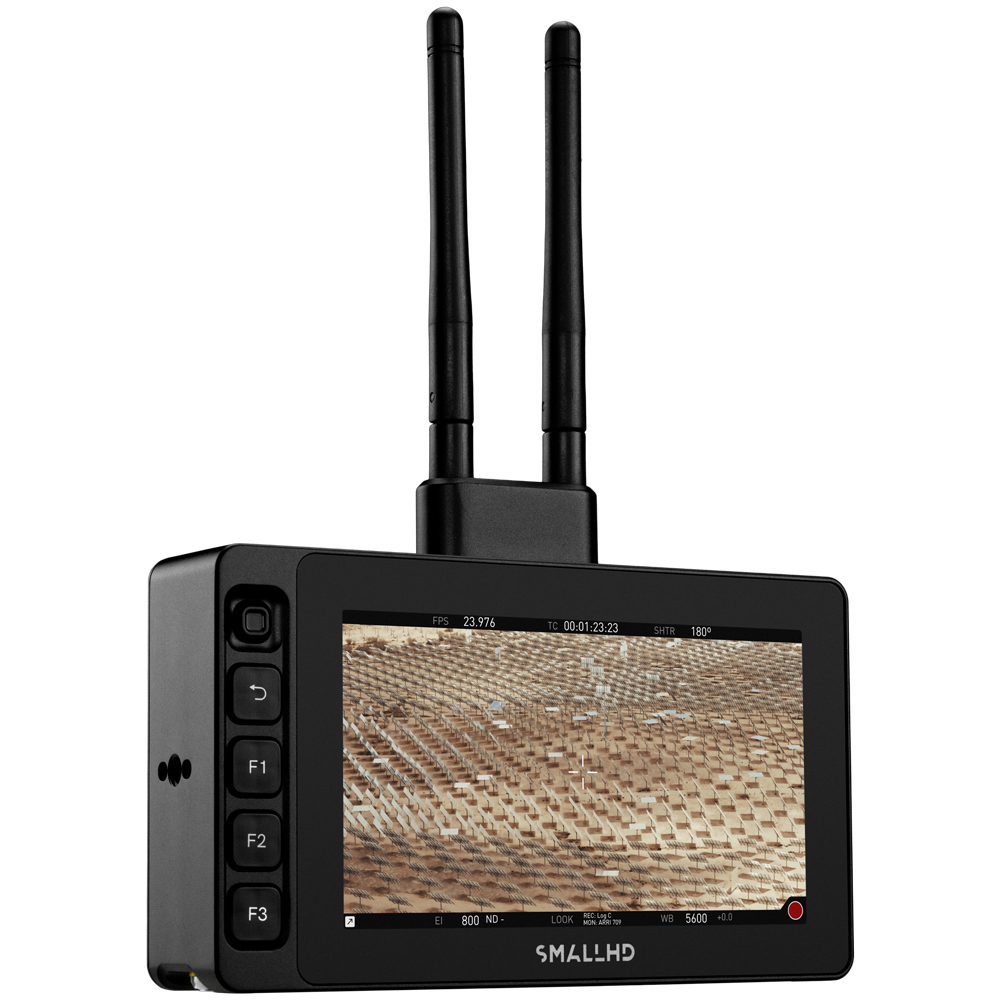

smallHD ULTRA 5 Bolt 6 TX 750

extrem heller 5″ FullHD OnCamera Monitor mit integriertem Teradek Bolt Sender

 120,00 / Tag
 480,00 / Woche

Lieferumfang

  • 1x smallHD Ultra 5 Bolt 6 750 TX
  • 1x D-Tap Kabel
  • 1x SDI Kabel
  • 1x HDMI Kabel
  • 1x Case

Der smallHD Ultra 5 ist ein 5″ FullHD Videomonitor. Mit einer Hellingkeit von 3000 nits ist er hervorragend gerüstet für den Einsatz bei Tageslicht. Der 5-Zoll-Monitor verfügt über
benutzerdefinierten Funktionstasten und ist äußerst anpassungsfähig. Der Touchscreen wird zur Schaltzentrale für die Kamera. Die Software von smallHD ermöglicht den Zugriff auf die Kamera – wie um Beispiel für Aufnahme starten/stoppen, FPS, Verschlusszeit, ISO, Farbtemperatur/Weißabgleich oder die Clip-Wiedergabe. Die Smart 5 Serie wurde aufgrund der großen Nachfrage nach kleineren Touchscreen-Monitoren mit der gleichbleibender Qualität und Funktionalität wie die Smart 7 und Ultrabright Serie von SmallHD entwickelt. Die Größe des Displays wurde reduziert und gleichzeitig die Gesamtfunktionen erhöht. Dies sind die ersten smallHD 5-Zoll-Monitore, die es den Anwendern ermöglichen, auf die optionalen Lizenzen für die Kamerasteuerung von ARRI, RED® und Sony zurückzugreifen.

Der integrierte Teradek Bolt 6 750 Sender überträgt das Bildsignal drahtlos auf Empfänger der Teradek Bolt 4K und Bolt 6 Klasse. (750, 1500, MAX) Die Range ist dabei auf ‘750’ beschränkt.
Für kompakte Handhel-Setups, sowie Gimbal-Setups spart man sich so den Sender an der Kamera.

  • 5″ Touchscreen Monitor
  • physischen Tasten auf der Vorderseite
  • 3000nits Helligkeit
  • Multi-Touch-Oberflächen
  • DCI P3-Farbraum
  • 3G-SDI (I/O)
  • HDMI 2.0
  • eloxiertes Aluminium
  • schnelle und wiederholbare Einstellungen
  • volle Kontrolle
  • Anzeigetools
  • verriegelbarer Stromeingang
  • 5-poliger verriegelbarer USB
  • integrierter Bolt 6 750 TX



YouTube

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mehr erfahren

Video laden

Anzeige


Display 5-inch LCD
Panel-Typ berührungssensitiver Bildschirm
Auflösung 1920 x 1080
Seitenverhältnis 16:9
Maximale Helligkeit 3000nits
Art der Hintergrundbeleuchtung kantenbeleuchtet

Eingangssignal


3G-SDI-Eingangstypen YCC 4:2:2 bei 10 Bit: 1080p60, 1080p59,94, 1080p50, 1080i120, 1080i119,88, 1080i100
HD-SDI-Eingangstypen YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59 .94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98
SD-SDI-Eingangstypen YCC 4:2:2 bei 10 Bit: 480i59.94, 576i50
HDMI-Eingangstypen YCC 4:2:2 @ 12 Bit, 8 Bit Farbe in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1.19.1 , 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 bei 12 Bit, 8/10/12/16 Bit Farbe in RGB & YCC 4:4:4 1080p60, 1080p59. 94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239 .76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i50
Audioeingangstypen HDMI & SDI – Überwachung über Lautsprecher in der Frontblende oder über Kopfhörerbuchse – Messung von bis zu 8 Kanälen

Ausgangssignal


3G-SDI-Ausgangstypen YCC 4:2:2 bei 10 Bit: 1080p60, 1080p59,94, 1080p50, 1080i120, 1080i119,88, 1080i100
HD-SDI-Ausgangstypen YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59 .94, 720p50, 720p30, 720p29,97, 720p25, 720p24, 720p23,98
SD-SDI-Ausgangstypen YCC 4:2:2 bei 10 Bit: 480i59.94, 576i50
HDMI-Ausgangstypen YCC 4:2:2 @ 12 Bit, 8 Bit Farbe in RGB & YCC 4:4:4: 2160p30, 2160p29.97, 2160p25, 2160p24, 2160p23.98, 1080p120, 1080p119.88, 1080p100, 1080i120, 1.19.1 , 1080i100, 1080i60, 1080i59.94, 1080i50, 720p240, 720p239.76, 720p200 YCC 4:2:2 bei 12 Bit, 8/10/12/16 Bit Farbe in RGB & YCC 4:4:4: 1080p60, 1080p5 .94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p240, 480p239.76, 480p120, 480p119.88, 480p60, 480p59.94, 576p200, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 576i200, 576i100, 576i50
Audioausgabetypen HDMI & SDI – Eingehender Audiostream wird über eine HDMI- oder SDI-Verbindung nach unten gesendet

Steckertyp


SDI 1x 3G-SDI (Eingang), 1x 3G-SDI (Eingang/Ausgang)
HDMI 1x HDMI 2.0 (4Kp30) [Ein], 1x HDMI 2.0 (4Kp30) [Aus]
Audio 1x 3,5-mm-Stereo-Kopfhörerbuchse
Daten-E/A
Steckertyp 1x RJ45-Ethernet
Speichermedium 1x SD-Kartensteckplatz
USB 1x Micro-USB 1x Sperr-USB

Stromversorgung


Eingang 2-poliger Verriegelungsstromeingang (10–34 V DC, 2,1 A)

Software


Pixel Zoom Ja
Focus Assist Ja
Peaking Ja
Falschfarben Anpassbare Falschfarben-Overlays
Waveform Anpassbare 4K-Wellenform mit Hervorhebung von Interessenbereichen (demnächst verfügbar)
Benutzerdefinierte LUTS 17pt 3D-LUT auf Ausgang/Eingang 33pt 3D-LUT auf Ausgang/Eingang

Technische Daten Bolt 6 TX 750

Videos


Videoeingänge 1 x HDMI 1.4b Typ-A-Buchse
SDI-Hilfsdatenunterstützung Unterstützt das Lesen von Metadaten, Timecode und Start-/Stopp-Flags der meisten Kamerahersteller.
Farbmusterung SDI: YCbCr 4:2:2, 10 Bit/HDMI: RGB 4:4:4, 8 Bit
Tx zu Rx verzögern <0,001 Sek

Unterstützte Auflösungen


Unterstützte Auflösungen 4Kp23.98/24/25/29.97/30
1080p23,98/24/25/29,97/30/50/59,94/60
1080psf23,98/24/25/29,97/30
1080i50/59,94/60
720p50/59,94/60
480p50 576p59.94/60
480i(NTSC)/576i(PAL)

Videoverarbeitung


Video-Kompression Visuell verlustfrei
Farbkorrektur Keiner
Audioverarbeitung
Audiokomprimierung 48 kHz 24-Bit-PCM

Eingänge


Audioeingang Eingebetteter HDMI-Audioeingang (2-Kanal)

Maße und Gewicht


Maße 60 mm x 103 mm x 33 mm
Gewicht 206 g
Konstruktion Gefrästes Aluminium (Chassis) und vorschriftsmäßige Leiterplatte
Montierbarkeit Kleiner 7-Zoll-HD-Monitor
Schnittstellen
Konfigurationsschnittstellen SmallHD Monitor-Benutzeroberfläche
App Bolt-App
Funktionalität der USB-Schnittstelle SmallHD Monitor-Benutzeroberfläche
2x 5-poliger Verriegelungsanschluss CCU (Host)
Bluetooth Über SmallHD-Monitor

Netzwerk


Antennen 2 externe 2dBi-Antennen (im Lieferumfang enthalten)
Kabellos Nicht-DFS-Frequenzen:
5,190 ~ 5,230 GHz, 5,755 ~ 5,795 GHz, 5,945 ~ 6,425 GHz
DFS-Frequenzen:
5,270 ~ 5,670 GHz
HF-Kanalauswahl Automatik, Manuell
Verschlüsselung AES-256, RSA-1024 Schlüsselaustausch
HF-Leistung 23 dBm EIRP
Bereich Bis zu 750 Fuß, Sichtlinie
Unicast-Multicast Kann einen Sender mit bis zu 6 Empfängern verbinden
Rauschunterdrückung Kann mit WLAN und schnurlosen 5-GHz-Telefonen koexistieren
Kann bis zu 6 Sets am selben Ort betreiben
Interoperabilität Kann drahtloses Video an alle Reichweiten von Bolt 4K XT- und Bolt 4K LT-Empfängern übertragen (begrenzt durch Gerät mit kürzester Reichweite)

Leistung


Leistungsaufnahme 2-poliger Rundsteckverbinder 6-18 VDC
Batterie Keine, optionale Dual-Akkuplatte von Sony/Canon
Nominaler Stromverbrauch 7 Watt
Umgebung
Betriebstemperatur 0-40℃
