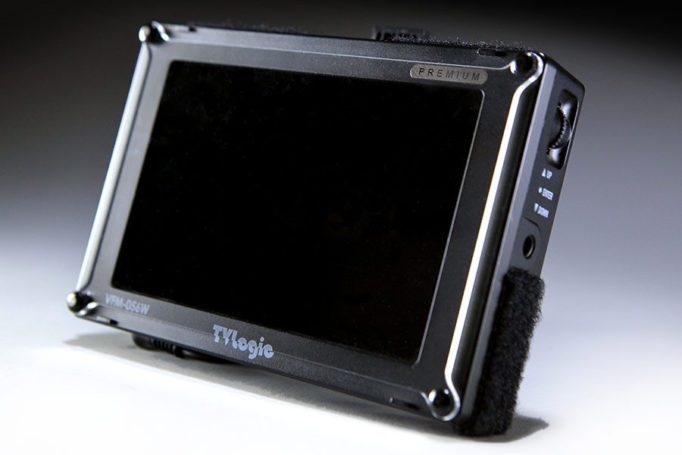

TV Logic VFM-056W Viewfinder
5,6″ LCD Viewfinder, HD/SD-SDI, HDMI Mit dem VFM-056W hat TV Logic einen Monitor im Programm, der sich besonders für den Einsatz mit DSLRs und kleineren Camcordern eignet.
Neben der hohen Auflösung des hochwertigen 5,6″ Panels, HDMI und analogen Eingängen bietet der Monitor zusätzlich auch die Features Waveform und Vectorscope (nur bei Ausführung Premium).
Leichte und schnelle Installation:
Auf jeder der vier Seiten befindet sich ein 1/4″ Gewinde für die flexible Montage an Magic-Arm oder Blitzschuh-Adapter.
5.6″ 1280×800 Resolution
LED Backlight
Hard Coated Acrylic Filter
Max Brightness On / Off
Supports TVLogic Color Calibration Utility for proper color alignment
Marker
User Aspect
Blue Only/Mono
H/V Delay
Various Scan modes
HDMI u. SDI Audio
8 bit Dithering
Zoom
Magnesium Housing
Tally signal In/Out(Mini XLR)
Low Power Consumption
Verschiedene Akku-Mounts verfügbar Input:
3 x RCA Analog Input
1 x BNC 1 x SDI Channel Input
1 x HDMI
1 x VGA
1 x Composite, Y/C, YUV
Output:
1x BNC SDI Channel (Loop Through Out)
Input Signal:
Analog Composite / S-Video / Component
HD-SDI 1.485Gbps
SD-SDI 270Mbps
HDMI 480i/480p/720p/1080i/1080p & VESA/IBM Modes
Analog Input Spec
Composite 1.0Vpp (With Sync)
S-Video 1.0Vpp (Y With Sync), 0.286Vpp(C)
Component 1.0Vpp (Y With Sync), 0.7Vpp (Pb,Pr)
SDI Input Signal Formats:
SMPTE-425M-A/B: 1080p(60/59.94/50/30/29.97/25/24/23.98/30sF/29.97sF/2
5sF/24sF/23.98sF) 1080i (60/59.94/50)
SMPTE-274M: 1080i (60/59.94/50)
1080p (30/29.97/25/24/24sF/23.98/23.98sF)
SMPTE-296M: 720p (60/59.94/50)
SMPTE-260M: 1035i (60/59.94)
SMPTE-125M: 480i (59.94)
ITU-R BT.656: 576i (50)
LCD:
Size: 5.6
Resolution: 1280x 800
Pixel Pitch: 94.5(H) x 94.5W) mm
Color: 262,144(true 6bit)
Viewing Angle: H : 170 degrees / V : 170 degrees
Luminance of white: 300 cd/m2(Center)
Contrast: 500:1
Display Area: 120(H) × 75(V)mm
Audio In: Embedded Audio
Audio Out: Analog Stereo (Phone Jack). Internal Speaker Mixid (Mono)
Power DC 12V
Power Consumption: (Approx.) 12Watts(Max)
Operating Temperature: 0°C to 50°C
Storage Temperature: -20°C to 60°C (- 4°F to 140°F)
